Sơ đồ thiết kế pin 11.1V 6600mAhof Bộ chẩn đoán siêu âm Portable B

Mô tả sản phẩm

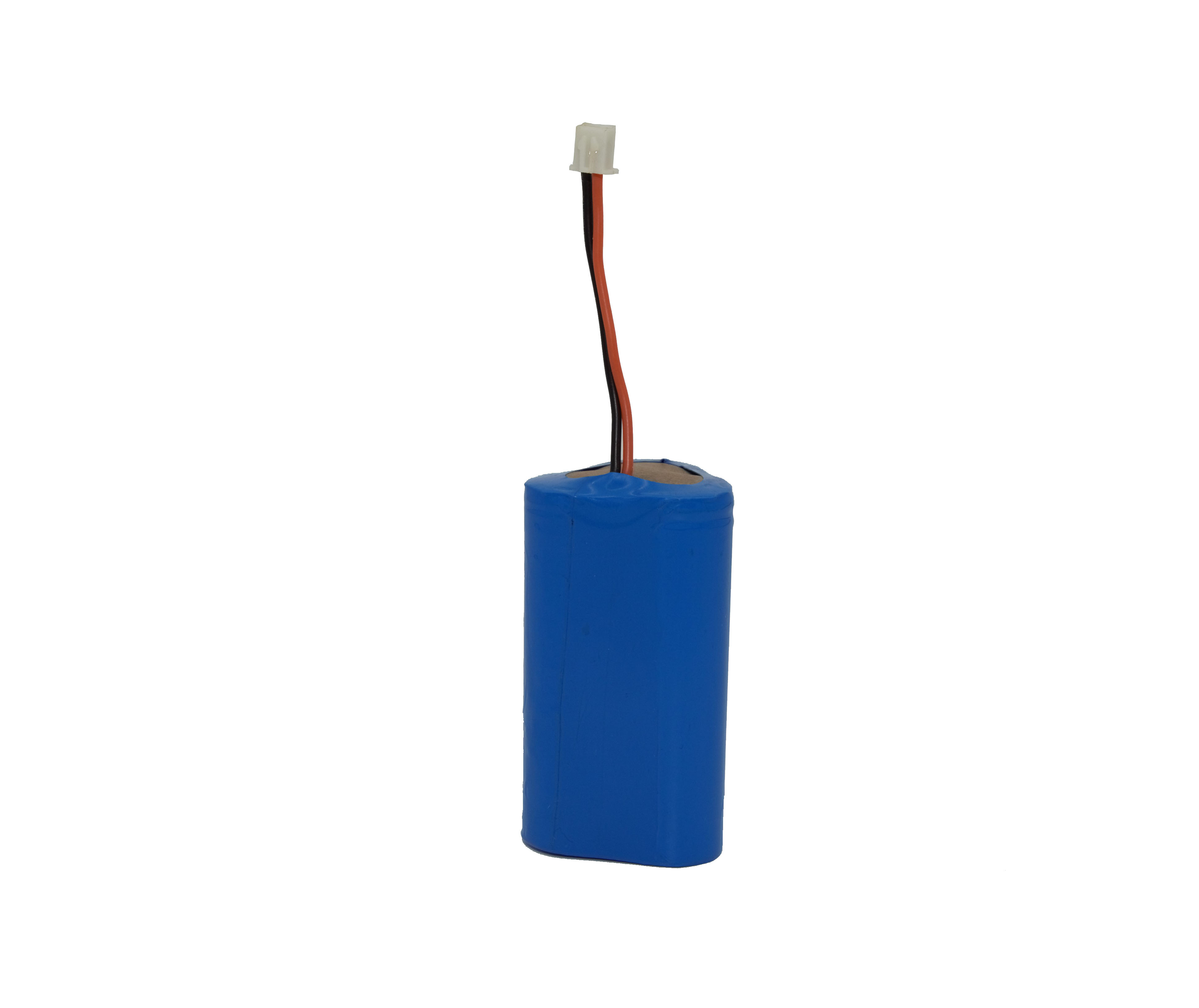

Sơ đồ thiết kế pin của bộ chẩn đoán siêu âm di động B:

1. Tấm bảo vệ (PCM): là mạch bảo vệ của bộ pin lithium ion có thể sạc lại.Do đặc tính hóa học của pin lithium ion nên nó cần có chức năng bảo vệ tính toán dung lượng thông minh, sạc quá mức, phóng quá mức, đoản mạch, quá dòng, ... để tránh cháy, nổ, v.v.

2. IC bảo vệ: là chip có chức năng bảo vệ chính trong sơ đồ thiết kế.Con chip giám sát cell về các chức năng sạc quá mức, quá xả, quá dòng, đoản mạch, ... bất cứ lúc nào, giúp pin hoạt động trong điều kiện an toàn, ổn định và hiệu quả.

3. Pin lithium ion 18650: Tế bào Li-ion 18650 (BAK)

4. MOSFET: nó hoạt động như một công tắc trong mạch bảo vệ để đảm bảo rằng điện áp hai đầu không lên xuống, nhờ đó điện áp sẽ ổn định.

5. Chip kiểm soát công suất (BQ2085): là một đồng hồ đo công suất đầy đủ chức năng với ADC của điện áp và nhiệt độ, và ADC của cảm biến đo dòng điện và sạc.Máy đo khảo sát này có một bộ vi xử lý để đo công suất, bao gồm cả việc xoa bóp trạng thái còn lại của công suất.Chip BQ2085 cũng có thể hiển thị thời gian chạy để làm trống.Máy chủ có thể tìm kiếm những thông tin này bất cứ lúc nào và gửi chúng cho khách hàng.Rất thuận tiện cho người dùng kiểm soát dung lượng pin bằng cách sử dụng đồng hồ đo dung lượng.

6. Sự lật ngược của bộ pin: vỏ nhựa
